Сильфонный осевой компенсатор

Сильфонные осевые компенсаторы


Компенсаторы сильфонные типа 1КСО

Сильфонные осевые компенсаторы

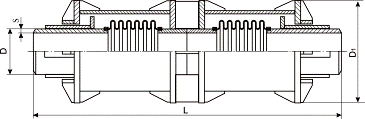

Компенсаторы сильфонные типа 2КСО

Компенсаторы типа 1КСО и 2КСО разработаны ОАО «НПП «Компенсатор» для замены сальниковых компенсаторов и предназначены для наземной и канальной прокладок теплопроводов с тепловой изоляцией из минеральной ваты.
При подземной прокладке теплопроводов в каналах, туннелях, камерах, а также при надземной прокладке и в помещениях, СК могут устанавливаться на прямолинейных участках теплопровода в любом месте между двумя неподвижными опорами (концевыми или промежуточными), при этом не должно быть препятствий для возможных перемещений кожуха вместе с частью теплопровода. Между двумя неподвижными опорами допускается размещать только один СК.
При монтаже и эксплуатации осевых СК не допускается нагружать их поперечными усилиями, изгибающим и крутящим моментами, а также весом присоединяемых участков труб и фасонных изделий. С этой целью при монтаже осевых СК обязательна установка направляющих опор.

Компенсаторы сильфонные

Двухблочный компенсатор 1220 на сборке

Компенсаторы сильфонные

Технические характеристики и основные параметры сильфонных компенсирующих устройств.
Изготавливаются с использованием сильфонов ФГУП “НПП Компенсатор” в соответствии с техническими условиями ИЯНШ.300260.035ТУ; ИЯНШ.300260.029ТУ.

Условное давление, РN, кгс/см²

16-25

Условный диаметр Ду, мм.

108-1420

Температура проводимых сред С°

от минус 200 до плюс 500

Материал сильфона

тонколистовая нержавеющая сталь типа 08Х18Н10Т

Материал присоединительной и ограничительной арматуры

Сталь 20, 09Г2С, 17Г1С и т.д.

Осевой ход

Зависит от вида выбранного компенсатора
